ADVERTENCIA: Para evitar el riesgo de choque eléctrico, opere la eBOX solo cuando esté desconectada de la electricidad.

ADVERTENCIA: este documento explica los pasos para monitorear con edinn eBOX. Para monitorear con otros PLC, contacte a su proveedor o solicítelo aquí.

1. Seleccione las señales para monitorizar

Para esto, vea la sección de esta guía: ¿Qué señales necesitamos monitorizar?

2. Conexión básica eBOX

Vamos a conectar el eBOX de edinn:

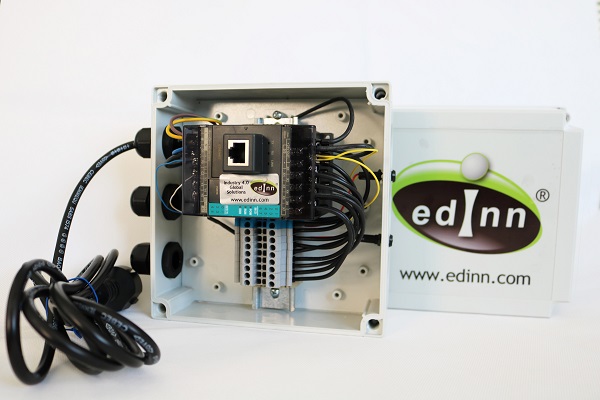

    1. Manteniendo la eBOX desconectada, desatornille y quite la tapa:

    1. Pase el cable de ethernet a través del orificio de los cables.

    2. Conecte el cable Ethernet (RJ45) al eBOX para conectarlo a Internet:

Es importante saber qué tipo de cable RJ45 es necesario usar:

  • Si la conexión se realiza desde un PC a un switch o router, se necesitan cables RJ45 directos para ambas conexiones.
  • Si la conexión se realiza desde un PC, eHUB o servidor directamente al eBOX, se necesita un cable cruzado RJ45. Por lo general, en equipos modernos, esta regla no es obligatoria, pero, si uno de los dispositivos de red es demasiado antiguo, podrían aparecer problemas de conexión.

ADVERTENCIA: Asegúrese de que los conectores e hilos RJ45 estén en buenas condiciones y protegidos, ya que de otra forma, pueden producir un error de comunicación.

    1. Vuelva a poner la tapa, atorníllela y conecte la eBOX a la energía eléctrica:

3. Entradas

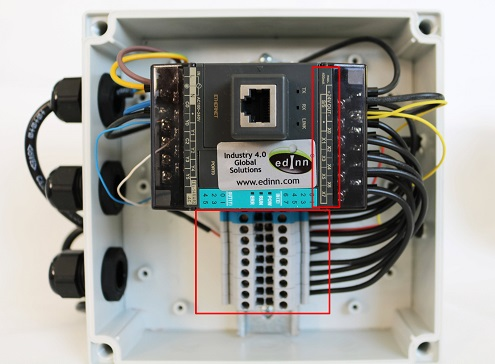

Cada entrada del eBOX (x0, x1, .., xN) está conectada al conector del carril DIN. En este caso, tiene 8 entradas, aunque dependerá del eBOX adquirido.

Conecte las señales seleccionadas desde el dispositivo externo al conector correcto en el carril DIN. Escriba esta relación, ya que será necesaria más adelante.

4. Salidas

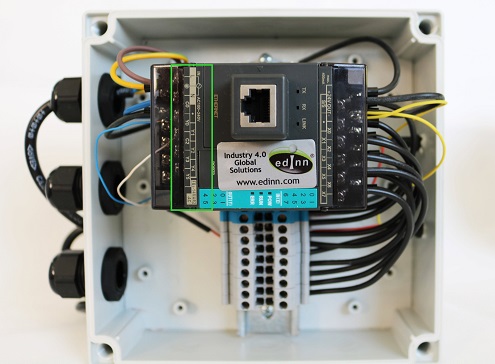

En el caso de necesitar usar salidas, por ejemplo balizas o alarmas, puede usar las salidas de eBOX, marcadas en verde en la imagen de abajo.


Para obtener más información sobre eBOX, consulte el documento eBOX_200B_specs_en.pdf desde el área de edinn Academy, IoT aquí
