ADVERTENCIA: Para evitar el riesgo de choque eléctrico, opere la eBOX solo cuando esté desconectada de la electricidad.

En este procedimiento veremos cómo conectar un sensor a eBOX a través de una entrada.

1. Seleccione el sensor

Para este caso, usaremos este sensor fotoeléctrico.

Si nos fijamos en su leyenda, existen 5 conectores:

    1. BW (cable marrón) [Alimentación L(V+)]: Cable común que se conecta a +24 V
    2. WH (cable blanco) [Contacto normalmente abierto]: Cable que envía 24V al PLC cuando el sensor esta excitado y 0V cuando no.
    3. RED (cable rojo) [Entrada de voltaje al circuito del sensor]: Cable de entrada positiva al voltaje de trabajo del sensor.
    4. BK (cable negro) [Contacto normalmente cerrado]: Cable que envía 0V al PLC cuando el sensor esta excitado y 24V cuando no.
    5. BL (cable azul) [Alimentación neutra N(V-)]: Cable común de entrada neutra.

ADVERTENCIA: Su sensor podría tener colores diferentes para los mismos o diferentes cables. Por tanto, antes de iniciar el procedimiento, compruebe e identifique en la leyenda del sensor a qué cable de los indicados aquí se corresponde cada uno.

2. Conexión básica del sensor al eBOX

Vamos a conectar un sensor al eBOX de edinn:

    1. Desatornille y quite la tapa:

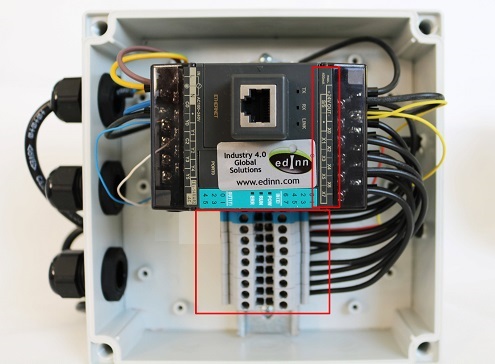

    1. Vea, dentro de la eBOX, en qué conector se encuentra la salida de +/-24V y la señal XN. Siendo N el número al que deseas conectar el sensor:

    2. Pase los cables, 5 en este caso, del sensor a través de uno de los orificios (prensaestopa) del eBOX.

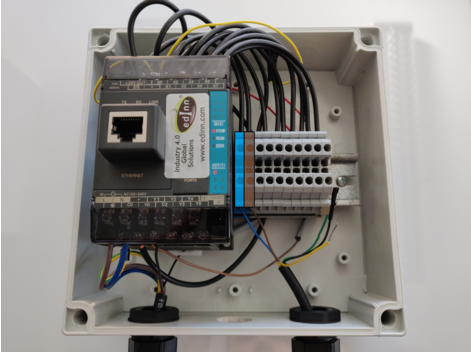

    3. Conecte el cable azul al conector marcado en azul en la siguiente imagen (salida +24V) y el cable marrón al conector marcado en marrón en la siguiente imagen (salida - 24V):

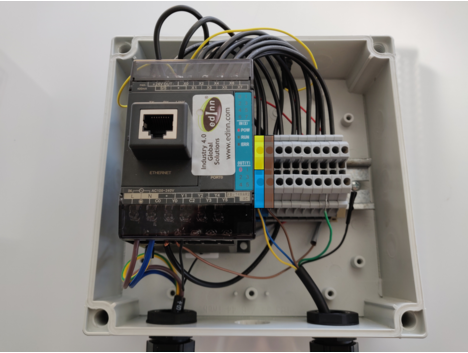

    1. Conecte el cable amarillo al conector marcado en azul en la siguiente imagen (salida +24V):

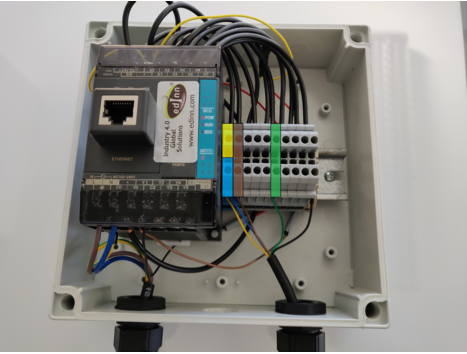

    1. Conecte el cable verde a la entrada a la que desee enviar lo captado por el sensor. En nuestro caso hemos elegido la entrada X3 marcada en verde en la imagen siguiente:

    2. Fin del procedimiento.

ADVERTENCIA: Compruebe con un multímetro que el eBOX está recibiendo +24 V cada vez que el sensor detecta un pulso gracias al reflector.

Para obtener más información sobre eBOX, consulte el documento eBOX_200B_specs_en.pdf desde el área de edinn Academy, IoT aquí
