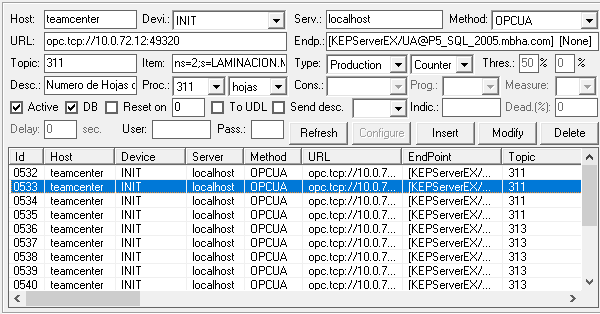

La funcionalidad de la tabla para recopilar información es la siguiente:

  • Host: nombre de host de la máquina que está ejecutando el servicio Monitor como se muestra en la pestaña 'Activity'.
  • Device: seleccione el dispositivo de la configuración de los dispositivos (use y edinn® M2 Terminal para configurarlos) que se usará para el monitor. Esto es útil para rastrear cierta información más adelante.
  • Server: dirección IP del servidor OPC (OPC DA) o nombre de la computadora que proporciona los datos (edinnHIP o edinnBOX_1, utilizando edinn OPC Bridge).
  • Method: Cualquiera de los métodos o protocolos disponibles (edinnBOX_1, edinnHIP, edinnSIM_1, Manual, OPCDA, OPCUA, Vision, VisionIP o MQTT) que se explican aquí.
  • URL: dirección IP del servidor OPC (OPC UA) o dirección IP y puerto (dirección IP: puerto) de eBOX (para edinnBOX_1).
  • Endp.:  Punto final (nombre del controlador para OPC UA), DCOM (COM distribuido para OPC DA) o Plantilla JSON (MQTT)
  • Topic: etiqueta o palabra para identificar y agrupar señales del mismo proceso o grupo. Es muy importante escribir aquí exactamente la misma palabra para las señales que pertenecen al mismo proceso.
  • Item: tiene que ser exactamente como se configuró en el servidor OPC para el controlador genérico OPC: identifica la señal exacta o PLC para monitorizar, se puede obtener en el proyecto del servidor OPC. En el método MQTT el item se conoce como Topic.
  • Type:
    • Production: para indicar que la señal es un contador de producción de los resultados totales generados, incluidos los resultados buenos y malos (desecho y retrabajo). Los registros de contadores necesitan, para consolidar los resultados, al menos otro registro idéntico de totales.
    • Scrap: para indicar que la señal es un contador de producción de los resultados de desechos generados. Los registros de contadores necesitan, para consolidar los resultados, al menos otro registro idéntico de totales.
    • Rework: para indicar que la señal es un contador de producción de resultados reprocesados ​​generados. Los registros de contadores necesitan, para consolidar los resultados, al menos otro registro idéntico de totales.
    • Consumption: para indicar que la señal es un contador de consumo.
    • Generic: para indicar que la señal es genérica: no tiene una función específica en edinn.
    • Avail. Prod.: indicar que el proceso tiene entradas para procesar disponibles en su entrada.
    • Saturation: para indicar que el proceso tiene salidas que saturan su salida.
    • Prod. Pulse: una señal de pulso para indicar que se generó un solo resultado de Producción. Los registros de pulso necesitan, para consolidar los resultados, al menos otro registro de tipo Production counter para el mismo Topic y proceso.
    • Scra. Pulse: una señal de pulso para indicar que se generó un único resultado de Scrap(Desecho). Los registros de pulso necesitan, para consolidar los resultados, al menos otro registro idéntico de totales.
    • Rewo. Pulse: una señal de pulso para indicar que se generó un único resultado de Rework(Retrabajo). Los registros de pulso necesitan, para consolidar los resultados, al menos otro registro idéntico de totales.

ADVERTENCIA: no se recomienda usar señales de pulsos en lugar de señales de contadores para contar resultados o consumos, ya que el sistema podría no leer estas señales lo suficientemente rápido o posibles fallas en la conexión con el servidor OPC podrían perder información. También recuerde ajustar el parámetro Check counters every.

    • On/Off: para indicar que el proceso está funcionando.
    • On/Off_T: para indicar que el proceso está funcionando. Esto tomará micro paradas en consideración.

ADVERTENCIA: Usar señales de On/Off puede provocar errores. Por ejemplo: cuando un proceso no produce nada, pero el operador del proceso lo dejó encendido. Solo se recomienda cuando el proceso necesita mucho tiempo (horas o días) para producir un resultado, y tenemos otra forma (manual o eléctricamente) para determinar cuándo el proceso está funcionando, por lo que el sistema administrará las señales de On/Off complementarias. De lo contrario, recomendamos el uso de contadores de producción.

    • Good_S: contador que determina automáticamente la cantidad de producción de chatarra al restar la cantidad de buenas producciones a la cantidad total de producción. No calculará la cantidad de Rework (Retrabajo).
    • Good_R: contador que determina automáticamente la cantidad de producción de retrabajo al restar la cantidad de buenas producciones a la cantidad total de producción. No calculará la cantidad de Scrap (desecho).
    • Good_SR: para indicar la cantidad final de buenos resultados. Este contador, junto con el contador de producción, determinará automáticamente los resultados malos (retrabajo o desecho).
    • RGY: cuando un cierto botón (Sched. [Planificación], Resul. [Resultados], Statu. [Estados], Consu. [Consumos], Autoc. [Autocontrol], SPC [SPC] y OEE) de un terminal asociado para un cierto proceso está parpadeando en rojo (R), verde (G) o amarillo (Y) el sistema escribirá un 1 en esta señal. Esto es útil para encender las balizas.
    • LifeBit: el sistema escribirá un 1 aquí cada minuto si los datos de este controlador se obtienen, procesan y almacenan correctamente. Esto se utiliza para encender el LED de datos en eBOXes.
    • Justify: esta señal justificará automáticamente una parada tan pronto como se active.
    • Justify_A: esta señal justificará automáticamente una parada desde el principio (justifica todo)
    • ResChange: cuando esta señal esté a 1, cambiará el resultado del proceso asignado al código de resultado indicado en el campo Indic.
    • Subscription: el sistema mira las suscripciones del proceso y, si hay alguna, activa la señal.
    • Status Active: esta señal será escrita a 1 cuando el estado actual del proceso asignado es el mismo que el indicado, su código, en el campo Indic.
    • Measure_Res: Almacenará los valores de esta señal para el proceso, considerando el resultado activo y el programa y medida seleccionados. Esta señal habilitará los campos Prog. y Measure.
    • Result_Id: esta señal cambia el resultado del proceso asignado. El id del nuevo resultado será tomado del valor de la señal.
    • Measure: Almacenará los valores de esta señal para el proceso, sin considerar el resultado activo pero sí el programa y medida seleccionados. Esta señal habilitará los campos Prog. y Measure.
  • Counter / Signal / UDL: para indicar el comportamiento del sistema con la señal: se usa como contador, señal o UDL. Si se selecciona UDL, el UDL se ejecutará cada vez que el sistema necesite leer la señal.
  • Thre (%): para indicar en porcentaje el umbral en la velocidad de producción del proceso que debe superarse para que el sistema determine que el proceso está funcionando. Por ejemplo: si se ha configurado un proceso para producir 1 resultado por minuto, si escribimos 50% aquí, estamos configurando el sistema para considerar el proceso como el trabajo cuando el proceso está produciendo 0,5 / Resultados de minutos, es decir un tiempo de ciclo de 120 segundos.
  • (%): para indicar el porcentaje mínimo del tiempo de ciclo establecido que debe superarse para que el sistema determine que se ha realizado un producto. Si no, el sistema lo ignorará. Esto es útil para evitar pulsos espurios.
  • Desc.: texto libre para describir la señal.
  • Proc.: proceso al que está asociada la señal. A la derecha puede seleccionar si el registro será total o por piezas.
  • Cons.: tipo de consumo.
  • Prog.: programa que se usará para almacenar el valor de esta señal.
  • Measure: medida que se usará para almacenar el valor de esta señal.
  • Active: si no está marcado, el sistema ignora por completo la señal.
  • DB: si no está marcado, la señal no se almacena en la base de datos. Aunque generalmente no se usa, es útil para monitorizar señales muy rápidas.
  • Reset on: marque esta opción si quiere que el sistema escriba dentro del ítem para reiniciar el contador cuando se alcance el valor del siguiente campo. Tanto si marca esta opción como si no, teclee en el siguiente campo el valor al que este item se resetea automáticamente, o deje 0 si el item nunca se resetea automáticamente.

NOTA: Existe un uso especial para la opción Reset On: cuando está activada y el valor del campo siguiente es 0. En este caso, si el contador tiene un valor nuevo inferior al anterior, considerará que es 0 en lugar del valor nuevo. Este uso especial es conveniente cuando tenemos contadores que no se comportan correctamente porque decrecen en lugar de crecer siempre y preferimos que esos contajes inferiores sean ignorados en lugar de que el sistema considere que la nueva cuenta inferior se produjo entera. La contrapartida de este uso es que si ese valor inferior es debido a que el contador se a reiniciado y se ha producido hasta la nueva cuenta, esa cuenta será descartada y considerada 0. Para evitar todos estos problemas y tener que usar este caso especial, recuerde que los contadores correctos para edinn son aquellos que no se reinician nunca o lo hacen a cuentas fijas.

  • To UDL: si la señal se envía a la UDL para su posterior procesamiento.
  • Sin etiqueta: campo desplegable para relacionar el ítem (normalmente de tipo Generic Signal) con un Evento. Si se establece esta relación, y además el ítem se relaciona con un proceso (campo Proc. anterior en este documento) y se configura ese proceso como Traza a Dispositivos, entonces el valor de la señal será visible desde la ventana de Registro de cualquier terminal win32.
  • Send desc.: si está marcado, cada vez que se genera un resultado, la descripción del contador asociado se enviará como un comentario en el registro de resultados. Esto es útil cuando tenemos más de una señal para chatarra o retrabajo, y queremos que los usuarios puedan distinguir la fuente de los malos resultados.
  • Indic.: útil para completar la opción Tipo:
    • Justify type: para indicar el ID de estado para justificar.
    • Scrap / Rework: para indicar la identificación del producto para definir como desecho o Retrabajo.
    • Reschange: para indicar la identificación del producto para cambiar.
    • Active: para indicar la identificación de estado para activar la señal Status Active.
  • Deadb (%): permite ignorar los pequeños cambios en esta señal. Por ejemplo, una banda muerta del 10% ignorará todos los cambios en esta señal que sean menores o iguales al 10% del valor anterior. Esto significa que procesará la señal sólo cuando Abs(NuevoDato - AnteriorDato) / AnteriorDato > Deadband, donde Abs significa el valor absoluto.
  • Delay (secs): define el tiempo que tardan los productos en pasar de un proceso a otro, en un flujo de trabajo continuo. Esto es útil cuando se trata de justificar el estado de un proceso que tiene otros procesos dependientes detrás de él. Por ejemplo: si el proceso 1 se descompone a las 10:00, y el proceso 2 tiene un retardo de 5 minutos, la processs 2 será automáticamente justificado con un estado de "dependiente" a las 10:05, en lugar de a las 10:00.
  • User: el usuario de OPC UA.
  • Password:  la contraseña de OPC UA.
  • Refresh button: actualiza la tabla a continuación.
  • Configure button: solo disponible para configurar cámaras. Por favor mira: Configuración de visión.
  • Insert button: inserta la configuración del monitor.
  • Modify button: modifica la configuración del monitor.
  • Delete button: elimina la configuración del monitor.
  • Table: muestra los parámetros ya configurados.
