Ventana Principal > Calidad

Utilidad: le permite ver y gestionar los datos de las variables del proceso de producción con el fin de realizar el control de calidad mediante el uso de la metodología SPC (Statistical Process Control o Control Estadístico de Procesos).

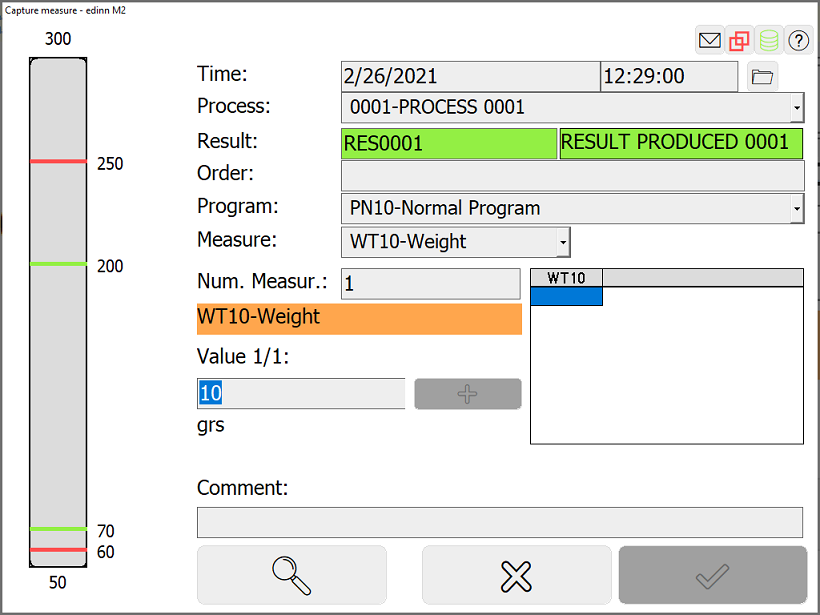

BARRA DE MEDICIÓN:

A la izquierda, se muestra una barra con los siguientes parámetros:

    • Una escala: (-1,1)
    • El valor medio: la altura de la barra.
    • Lineas Verdes: los límites de control.
    • Lineas rojas: los límites especificados por el cliente.

NOTA: Si el valor está fuera de la escala, toda la barra se mostrará en color gris.

SELECTORES SPC (de izquierda a derecha y de arriba a abajo):

    • Selector de tiempo (Time selector): para seleccionar el período para el que desea atribuir los datos SPC.
    • Selector de proceso (Process selector): selector del proceso para el que se va a introducir los datos SPC.
    • Selector de resultado (Result selector): introducir el código o seleccionar el resultado (producto) para los que se va a introducir los datos de SPC.
    • Selector de orden (Order selector): introducir la orden para la que se van a atribuir los datos SPC.
    • Selector de programa (Program selector): selector del programa de medición de SPC.
    • Tabla: en la tabla de la derecha, verá los valores medio de cada medida para el programa especificado. Si solo hay una medida, se mostrará un vector. Si no, la tabla mostrará una matriz.
    • Selector de medida (Measure selector): si el programa le permite realizar mediciones de diferentes medidas, entonces se puede seleccionar la medida que se va a tomar. Si no es así, esta selección y la ventana que nos permitirá llenar una matriz para realizar las medidas, se bloquean.
    • Valor (Value): aquí debemos introducir el valor medio de cada una de las medidas (3 en la imagen). Haga clic para insertar el valor en la tabla.
    • : a través de este botón, podemos encontrar datos de SPC que se midieron en otros momentos o para otros procesos.

Operación SPC (según el estándar SPC):

  • Si se introduce un valor fuera de los límites de control, se pedirá una justificación y se podré dejar, opcionalmente, un comentario.
  • Si se introducen 7 o más puntos consecutivos en orden creciente o decreciente, se mostrará una alerta y se pedirá una justificación.
  • Si se introducen 7 o más puntos consecutivos por encima o por debajo de la media (entre los valores superior e inferior de los límites de control), se mostrará una alerta y se pedirá una justificación.
