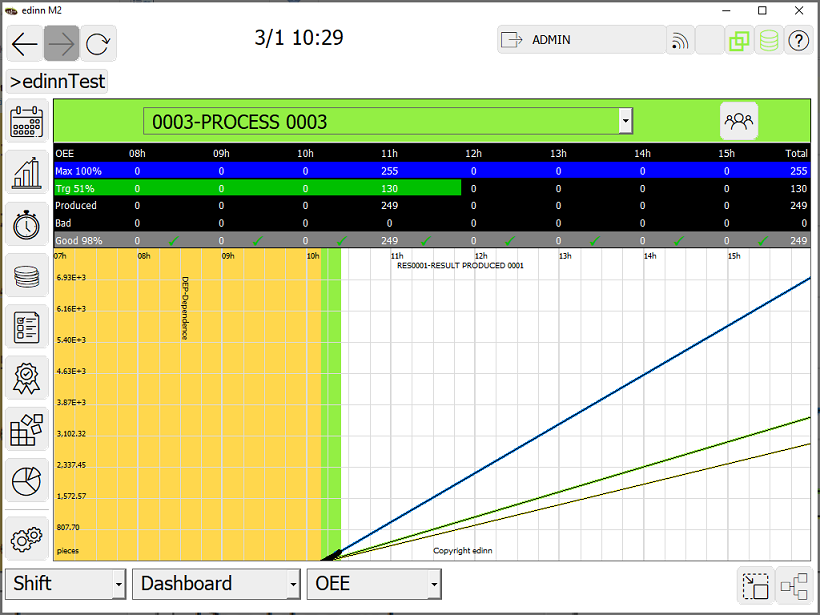

El cuadro de mandos muestra mediante una tabla y una gráfica los datos de producción en tiempo real, relacionándolo con el OEE:

En la parte inferior se muestra la senda del proceso. En la parte superior se muestra la tabla distintos datos clasificados por horas. Las horas mostradas en el título de cada columna representan un intervalo entre la hora indicada y la hora anterior. Los datos mostrados pos defecto son los siguientes:

    • Primera fila: Al pulsar aparece el menú con las opciones:
      • OEE: Cantidad máxima que puede producirse al 100% de OEE.
      • EP: Cantidad máxima que puede producirse al 100% de EP (Eficiencia productiva).
      • Act. (Actividad): Cantidad máxima que puede producirse según el ratio de actividad.

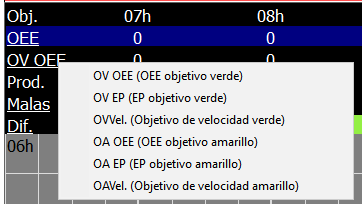

    • Segunda fila: Al pulsar aparece el menú con las opciones:
      • OV OEE (Objetivo verde de OEE): Objetivo verde de OEE para ese proceso. Si el proceso ha producido más cantidad que la especificada en este campo, aparecerá coloreado en verde.
      • OV EP (Objetivo verde de EP): Objetivo verde de EP para ese proceso. Si el proceso ha producido más cantidad que la especificada en este campo, aparecerá coloreado en verde.
      • OV Vel. (Objetivo verde de velocidad): Objetivo verde de velocidad para ese proceso. Si el proceso ha producido más cantidad que la especificada en este campo, aparecerá coloreado en verde.
      • OA OEE (Objetivo amarillo de OEE): Objetivo amarillo de velocidad para ese proceso. Si el proceso ha producido más cantidad que la especificada en este campo, aparecerá coloreado en amarillo.
      • OA EP (Objetivo amarillo de EP): Objetivo amarillo de velocidad para ese proceso. Si el proceso ha producido más cantidad que la especificada en este campo, aparecerá coloreado en amarillo.
      • OA Vel. (Objetivo amarillo de velocidad): Objetivo amarillo de velocidad para ese proceso. Si el proceso ha producido más cantidad que la especificada en este campo, aparecerá coloreado en amarillo.

    • Tercera fila. Prod. (Produced): Cantidad producida. Engloba cantidades buenas y malas.
    • Cuarta fila: Al pulsar aparece el menú con las opciones:
      • Malas: Cantidad mala producida, que es la suma de la cantidad de deshecho mas la cantidad de retrabajo.
      • Deshecho: Cantidad de deshecho o scrap.
      • Retrabajo: Cantidad de retrabajo.

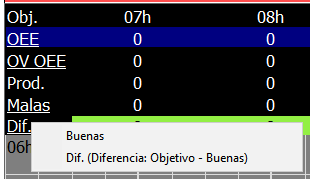

    • Quinta fila: Al pulsar aparece el menú con las opciones:
      • Buenas: Cantidad buena producida.
      • Dif.: Diferencia respecto del objetivo.

Además, mediante la configuración del servidor, el cuadro de mandos se puede personalizar con las siguientes opciones:

    • Acumulado: Con esta opción en lugar del dato por hora, se muestra en cada hora el acumulado desde el principio del periodo y no aparece la columna de totales.
