La Senda o "Path" es un concepto creado y registrado internacionalmente por edinn.

Este concepto fue desarrollado al ver la necesidad en las organizaciones de ver su trayectoria o "senda" de la producción, para tener la máxima información posible, a fin de mejorar continuamente de una manera fácil y rápida.

Hay diferentes tipos de sendas:

SENDA DE LA PRODUCCIÓN:

Esta senda muestra:

    • Eje X: el tiempo transcurrido.
    • Eje Y: la cantidad de buenos resultados obtenidos.
    • Áreas de color: los estados por los que el proceso ha pasado. Por favor, consulte los códigos de color de los estados.
    • Puntos negros: la cantidad real de los resultados buenos obtenidos. En la línea que describen, también se pueden mostrar puntos rojos, que indican los resultados malos (por problemas de calidad) obtenidos.
    • Línea azul: es el 100% de la eficiencia de la producción.
    • Línea verde (por encima de la línea amarilla): éste es el objetivo verde. Si los puntos negros (resultados buenos) están por encima de esta línea, el proceso se mostrará de color verde.
    • Línea naranja (en la parte inferior): éste es el objetivo amarillo. Si los puntos negros (resultados buenos) están por debajo de esta línea, el proceso se mostrará en color rojo.
    • La "senda": se define como el espacio entre la línea superior azul y la línea de color amarillo inferior. El trabajo, o la producción (resultados buenos) deben seguir la trayectoria definida por estas líneas superior e inferior.

NOTA: los objetivos son establecidos por cada cliente.

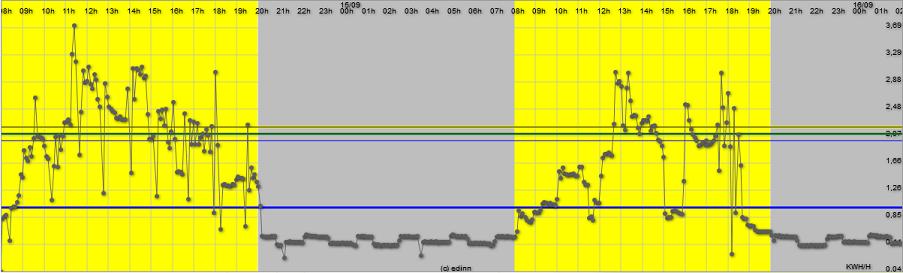

SENDA DEL CONSUMO:

Esta "senda" muestra:

    • Eje X: el tiempo transcurrido.
    • Eje Y: la cantidad de consumo (kWh en la imagen)
    • Áreas de color: son los estados por los que ha pasado el proceso. Por favor, consulte los códigos de color de los estados.
    • Puntos grises: son la cantidad real de los consumos.
    • Línea azul superior: el 100% de la eficiencia energética.
    • Línea amarilla (en la parte superior): éste es el objetivo amarillo. Si los puntos grises están por encima de esta línea, el proceso se mostrará de color rojo.
    • Línea verde (por debajo de la línea amarilla): éste es el objetivo verde. Si los puntos grises están por debajo de esta línea, el proceso se mostrará de color verde.
    • Línea azul inferior (debajo de la línea verde): el máximo esperado de consumo.
    • La "senda": se define como el espacio entre la línea superior verde y la línea inferior de color azul.
