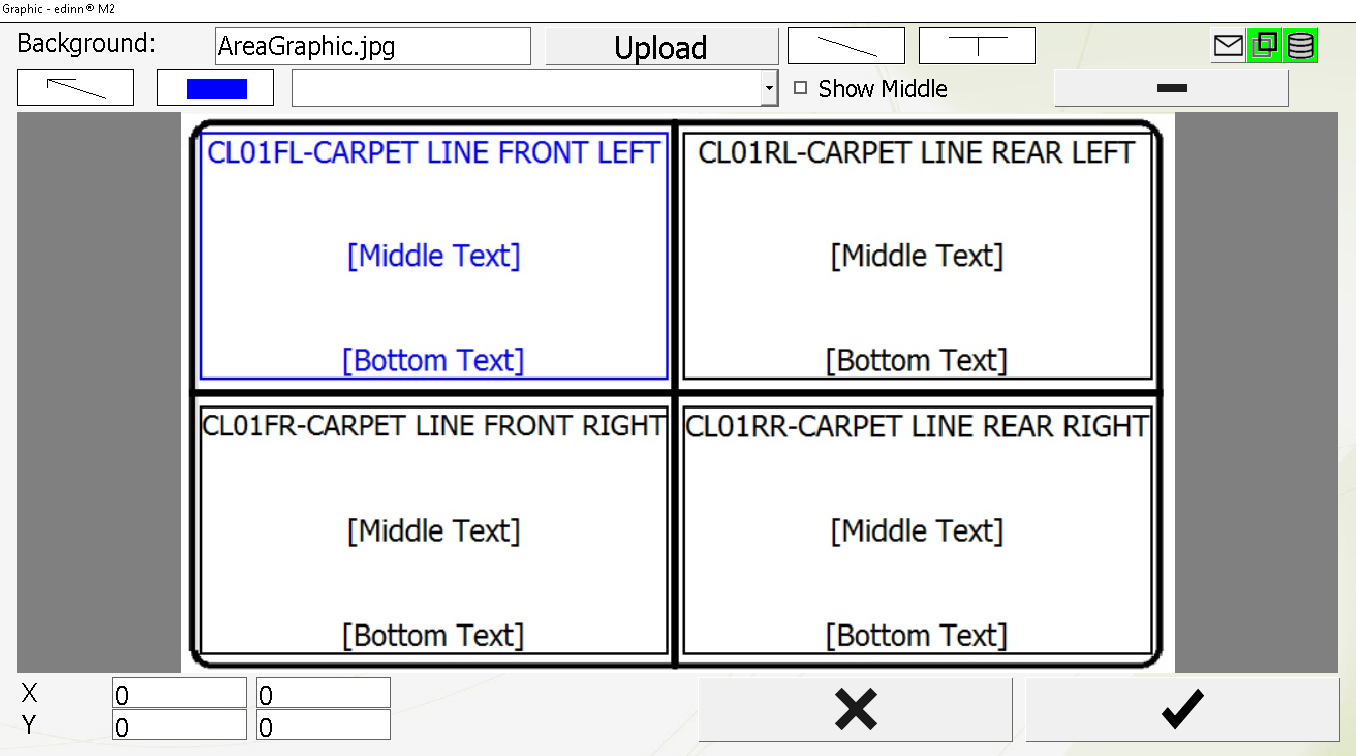

El botón gráfico permite introducir una imagen personalizable con los ratios.

Por ejemplo: para presentar una imagen de la planta y relacionar cada imagen del proceso con sus proporciones.

    • Fondo (Background): indica el nombre de la imagen de fondo.

NOTA: Si carga una nueva versión de un archivo con el mismo nombre y no se actualiza a la nueva versión, puede ser porque esta función usa el servidor web y algunos servidores web proporcionan imágenes desde la caché. En ese caso, suba la misma imagen con un nombre de archivo diferente.

    • : introducir una línea en el gráfico, útil para establecer conexiones visuales entre los objetos.
    • T : para insertar texto en el gráfico.
    • : para seleccionar elementos dentro del gráfico. Marcamos begin y end para seleccionar todos los elementos dentro del cuadrado definido.
    • : crea un rectángulo que identifica un proceso en el gráfico. Primero seleccione un proceso en el siguiente menú desplegable y luego dibuje el rectángulo.
    • : permite eliminar objetos del gráfico.
    • X and Y: permite modificar las coordenadas y el tamaño (ancho y alto) de cualquier objeto del gráfico.

Las resoluciones correctas para la imagen de fondo son:

    • Para Min (240x320): 159x228 (name_file2)
    • Para 640x480: 414x317 (nombre_archivo3)
    • Para 800x600: 517x396 (nombre_archivo4)
    • Para 1024x768: 662x507 (nombre_archivo5)

Si necesitamos un gráfico para cada resolución, los archivos deben tener el nombre: nombre_archivo2.jpg, nombre_archivo3.jpg, etc.
