NOTA: Si ha elegido servicio completo con eHUB, no tiene que realizar los siguientes pasos.

  1. Regrese al asistente de configuración, paso de Configuración de la Monitorización.
  2. Elija el método edinnBOX_1 para todas las señales que haya conectado y guarde los cambios. Tenga en cuenta que solo ciertos tipos de señales están disponibles desde este asistente. Para usar todos los tipos de señales, debe acceder a la consola del servidor, pestaña Monitor, o solicitar ayuda a edinn.
  3. Haga clic en OPCServer/URL para ver los ordenadores donde edinn OPC Bridge se están ejecutando y conectando a esta compañia. Si OPCServer/URL no muestra el nombre de la computadora donde instaló edinn OPC Bridge, haga clic en el botón, asegúrese de haber guardado los cambios en el paso anterior y refresque la tabla. Si el problema persiste, contacte con edinn.
  4. En la columna IP:Port es necesario escribir la dirección IP y el puerto del PLC de la siguiente manera: XXX.XXX.XXX.XXX:YYY siendo X los 4 dígitos de la dirección IP e Y los dígitos del Puerto. Puede ver un ejemplo en la imagen inferior.
  5. Haga clic en DCOM/EndPoint y seleccione FATEK.FatekNetOPC.1 de la lista de servidores OPC encontrados por edinn OPC Bridge.
  6. Escriba el nombre del elemento (item, también conocido como Etiqueta o Tag) que desea leer. Por favor tenga en cuenta lo siguiente:
    • Resultados, Desecho y Retrabajo necesitan contadores, los elementos (Etiquetas) se escriben de la manera CNN, donde NN va de 00 a 31.
    • El resto de los elementos (Disponible, Saturación, Justificar, etc.) necesitan señales, qué elementos (Etiquetas) son así:
      • XNN:  donde NN va de 00 a 31. Estos son para leer las entradas directas de eBOX.
    • Por ejemplo, si conecta el número de entrada N del eBOX a una determinada señal, entonces eso es:
      • C0N: si quieres usar el contador que cuenta los pulsos en esa señal.
      • X0N: si quiere leer el estado directo de la señal de entrada.

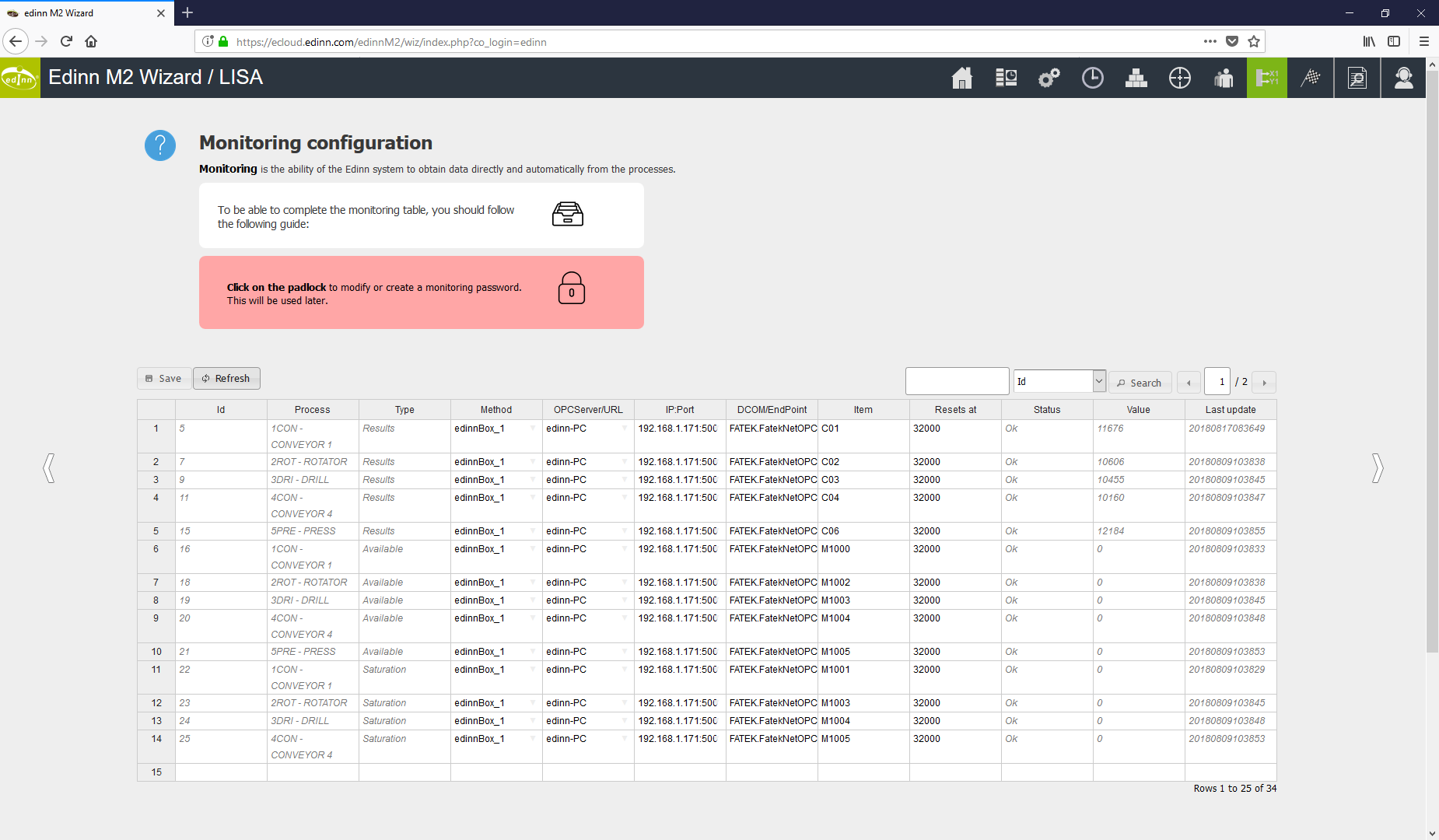

  1. Haga clic en los botones Guardar y Actualizar. Repita después de unos segundos hasta que "valor" ("Value") y la última actualización ("Last Update") muestren el valor real del artículo. Una vez muestre el valor real, el OPC Bridge está conectado a la compañía. A continuación encontrará un ejemplo del resultado final:

Configuración del LED de transmisión de la eBOX

La monitorización con eBOXes viene con 2 LEDs: uno que indica que está encendido, y el otro que indica que los datos ingresan correctamente en un servidor edinn.

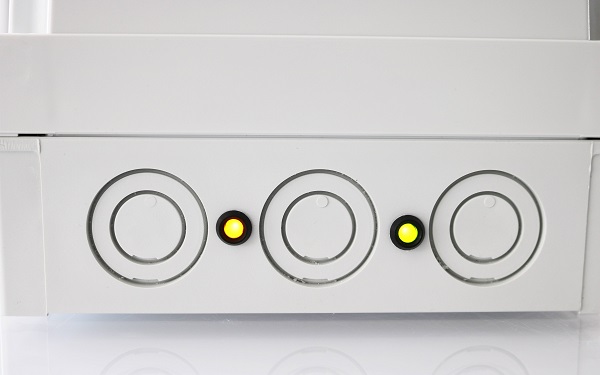

Verifique que los dos LED de la carcasa de la eBOX (encendido y transmisión) estén encendidos.

El LED de comunicación (el de transmisión) se encenderá automáticamente cuando use el método de monitorización edinnBOX_1, o si ha configurado la señal LifeBit manualmente. Este LED no solo se enciende al conectar la eBOX (PLC) a la red de datos, sino que también verifica que los datos monitorizados ingresan al servidor de la plataforma edinn y se almacenan correctamente.

Si no se encienden, verifique:

    • Después de conectar el cable RJ45, la luz de la derecha puede tardar hasta 1 minuto en ENCENDERSE.
    • eBOX está encendida correctamente.
    • Hay conexión a internet en el cable RJ45.
    • En ciertos modelos, el puerto TCP / IP debe abrirse en su enrutador y redireccionarse a la dirección IP interna de la eBOX.

Si aún así no se conecta, contacte con edinn.
